主板风扇接口在我们之前从未详细的解读过，这也是因为近期水冷散热器越来越受到消费者的关注，水冷产品具备着水泵供电和风扇供电两项。而风冷散热器根据风扇的多少选择接口，所以我们通过这篇文章来告诉消费者如何使用你的主板风扇达到更好的散热器效果。

一、散热器风扇如何接主板4Pin

     CPU散热器在安装后要安装风扇供电插头，那你有没有发现你在安装插头时会发现很多标注有CPU_FAN的接口、CPU_OPT接口、CHA_FAN2等众多接口，往往玩家们会将CPU散热器风扇接到CPU_FAN上。而对于双塔散热器来说他们需要接两个风扇口，而有些主板只有一个CPU_FAN接口，那么另一个玩家们会选择接到什么口上？还是随意找个接口接上就可以了？

    对DIY了解的资深玩家一定了解主板上风扇的接口都是具备什么样的特性，而对于众多小白级玩家来说未必了解这些接口的含义以及用法。我们知道CPU风扇可以通过BIOS进行调速，而主板上那些接口可以帮助进行调速，那些不能进行调速。而且现在有些转在开机是如果风扇没有接CPU_FAN接口就不能顺畅的进入系统，每次都需要进入BIOS进行确认，这样就会给消费者带来误解，掌握了主板风扇接口后就可以避免这些问题的发生。那么下面我们就先来了解下这些接口。



二、FAN口数量取决于主板大小
    每个品牌每个系列的主板都会分大小板（ATX、MATX、ITX等），这样可以满足不同需求的消费者。然而为散热器风扇提供供电的FAN口数量也就跟随主板的类型决定了。细心的玩家会发现常规主板（ATX）最少有4个可以接风扇的接口，而对着主板越来越小风扇接口的数量也会减少。这其中不回缺少高端主板，这就需要另外进行了。而随着级别的提升，风扇接口也会随着增多。

ITX主板4个风扇接口

ATX主板5个风扇接口

    从上面的图片中我们可以看到ITX主板具备着4个风扇接口，ATX主板具备着5个风扇接口。而更加高端的主板具备着4个以上的风扇接口数量，甚至有些为了可以支持更多的风扇，主板会配备一个风扇位扩展口，支持更多的风扇使用。



三、FAN口针脚定义要看懂
    很多玩家对于FAN的针脚定义并不能很好的了解，这也是源于被忽略的说明书。不知道什么时候主板的说明书就成了摆设，很少有玩家去关注它。笔者和笔者的同事只有遇到问题的时候才回去翻动它，那么我们下面赶紧来看看说明书中有关FAN针脚的定义。

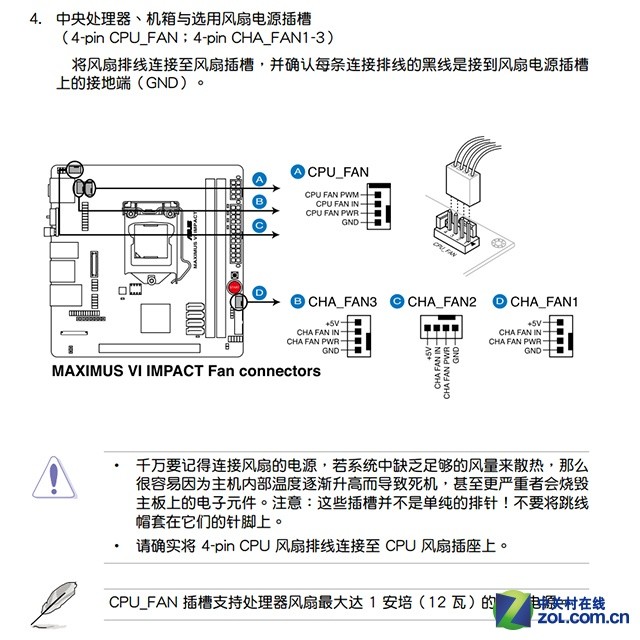

华硕Z97主板FAN针脚定义

    CPU_FAN的定义和CHA_FAN定义不同：CPU_FAN第四针是PWM；CHA_FAN标注的是+5V，这种第四针定义为+5V的接口是可以对3pin风扇进行调速的。

技嘉Z97主板FAN针脚定义

    通过两款主板的说明书我们可以看到主板FAN针脚定义已经很好的告诉了消费者，从这两款主板上我们也可以看到技嘉主板的CPU_OPT标注了（CPU水冷散热风扇电源插座）这样的设计让使用水冷的消费者在选择风扇接口时更加清晰。而华硕主板也为标有同样的CPU_OPT接口，但并未说明可以接水冷，这样对于很多不了解DIY的玩家来说还是不清楚如何使用。笔者认为无论是散热器厂商还是主板厂商都可以在说明书中更好的告诉消费者，该接什么样的接口，这样消费者也就不会犯难了。

    通过市面热销的两个品牌的两块主板我们可以看到现在的FAN针脚都采用了4Pin的设计，并且都具备着很多的数量，同时我们可以看到针脚定义的不同。那么下面我们就来实际测试下来看看目前主板的针脚定义是否真实有效，这样也可以帮助玩家们装机时选择合适的4Pin风扇接口。



四、风扇、水冷不会再接错
    此次测试中我们采用了华硕的Z97—A主板，并分别采用了水冷散热器进行测试。水冷具备着水泵和风扇两个接头，往往遇到这样的问题很多消费者就会跟着感觉来。今天我们经过测试来看看水冷以及风冷该如何选择FAN插口。

CPU_FAN接水冷风扇 CPU_OPT接水冷泵

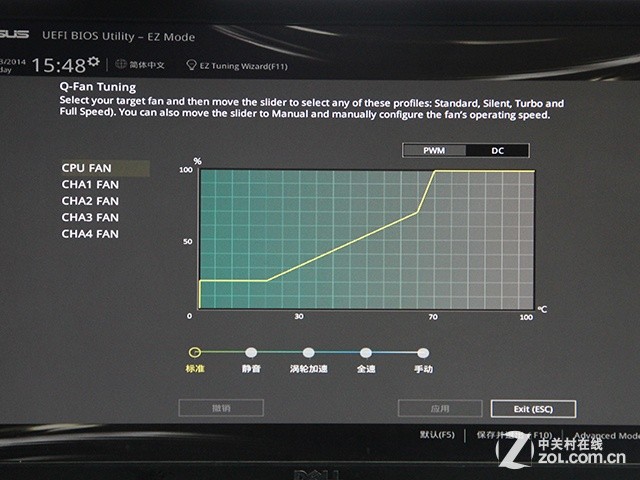

风扇转速调节设计

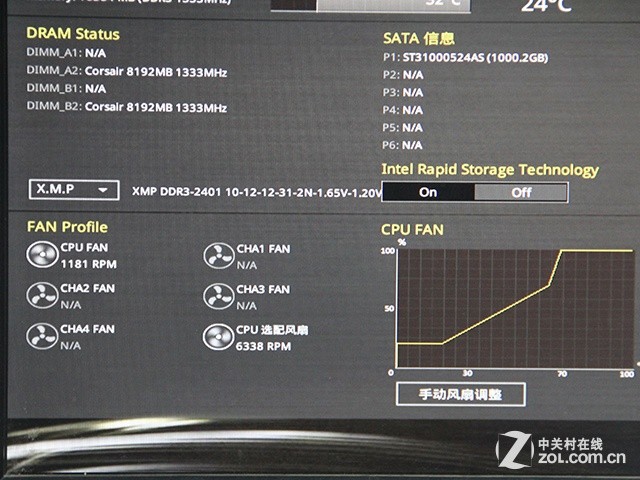

    我们在测试时将水泵接头和风扇接头分别接到了CPU_FAN和CPU_OPT两个接口，我们会看到CPU_FAN对应的主板BIOS中的标签是CPU_FAN，CPU_OPT接头对应的BIOS中CPU选配风扇，图中我们可以看到CPU_FAN转速1181RPM，水泵接的CPU选配风扇转速6338RPM。通过BISO调速我们会发现无论选择什么模式的转速，只有风扇在变动。

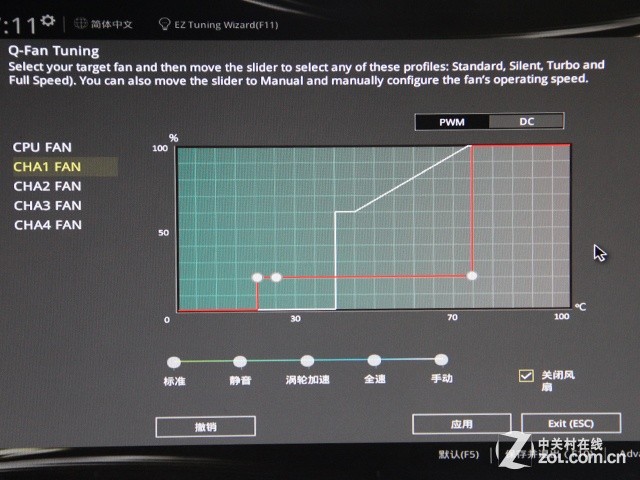

CHA1_FAN接口 可以关闭风扇

    我们将水冷冷头供电接口接到CHA1_FAN接口，我们会发现在BIOS中CHA1_FAN接口可以关闭，而CPU_FAN是没有关闭选项的。如果这时你选择了关闭风扇，水冷的冷头会断电不在工作，当开启后会继续工作。如果玩家没有在意自己的插口就会发生不小心误关闭的问题。

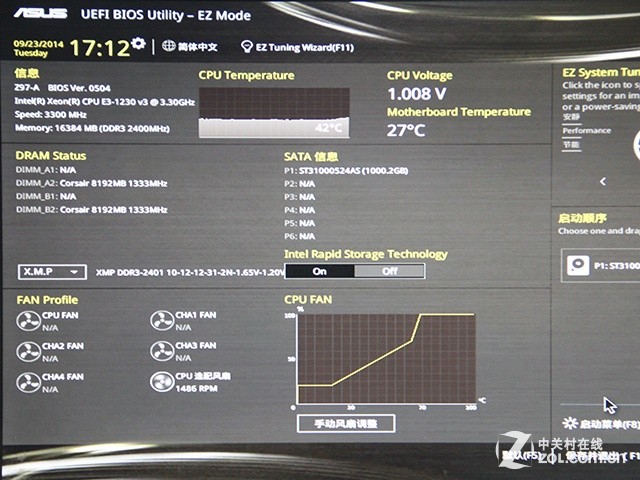

使用风冷的散热器的风扇插CPU_OPT效果

    如果是使用风冷的消费者，将风扇插到了CPU_OPT处会发现主板BIOS中COU选配风扇显示转速，在调整CPU_FAN转速时这块也会更着变动，并切没有关闭选择。

    如果消费者使用的是风冷双风扇的散热器选可以选择CPU_FAN和CPU_OPT两个插口，使用单扇水冷的玩家可以将水泵插进CPU_OPT，风扇插进CPU_FAN就可以了。对于多风扇来说除了CPU_FAN和CPU_OPT两个口外，可以选择一个CHA1_FAN进行风扇供电，而消费者这时也要记住所选择的接口。或者风扇可以选择一个一分二的风扇线，但经过测试只有一个风扇会被调速。

    对于机箱风扇来说消费者可以选择放置在CHA_FAN接口，消费者可以根据自己的需求把机箱上的风扇放置在接口上，这样也可以让消费者进行控制，还是要注意消费者要把每根线接在哪个口上记住，否则就会被弄乱。

总之，对于水冷散热器来说，水泵（冷头）应该连接到CPU-OPT或者CHA-FAN或者SYS-FAN上，可以设置PWM或者不调速；而水冷散热器的风扇则应该连接到CPU-FAN上，并且设置为PWM智能温控，以免噪音太大。
